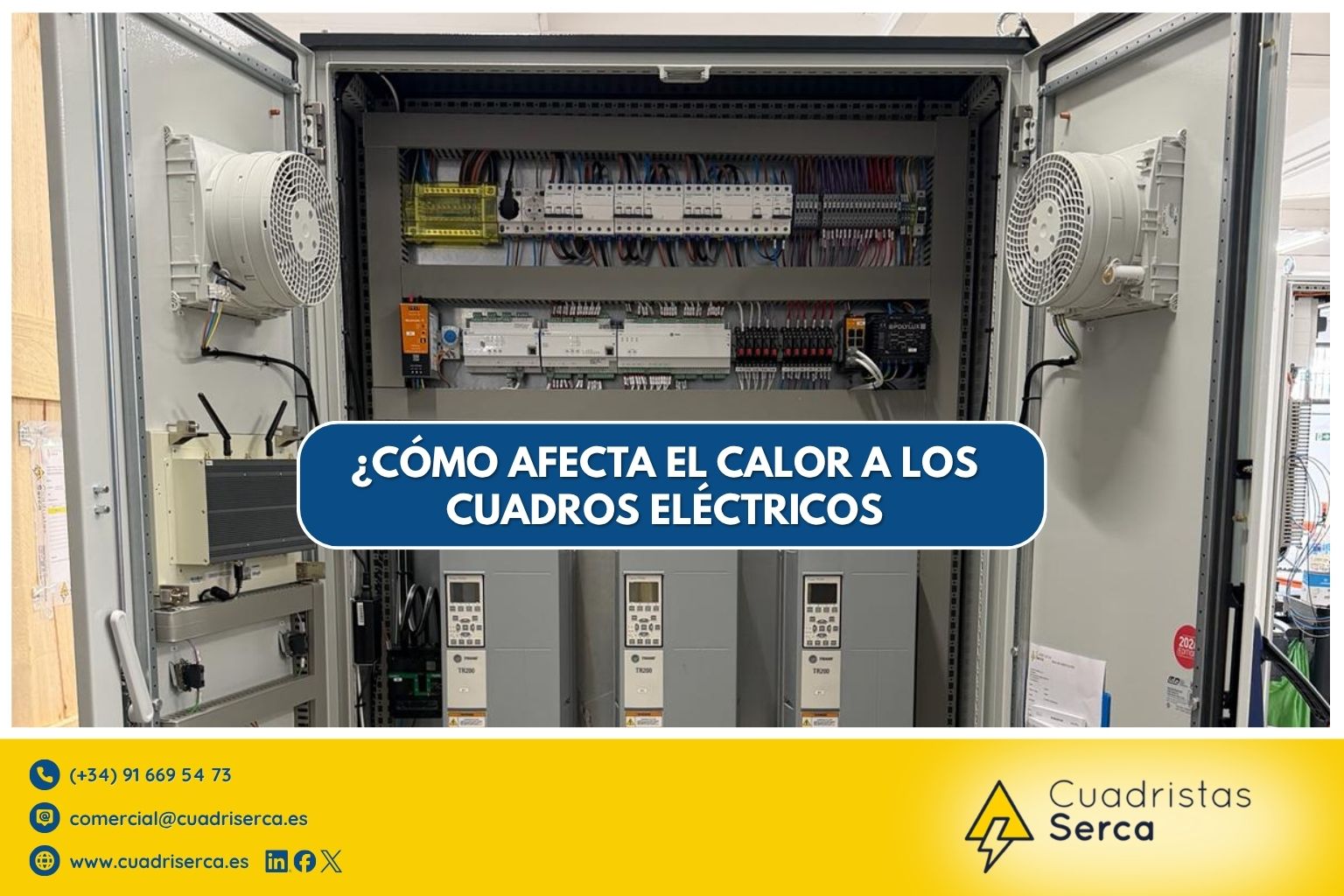

¿Cómo afecta el calor a los cuadros eléctricos? Soluciones de diseño inteligente

07 Jul ¿Cómo afecta el calor a los cuadros eléctricos? Soluciones de diseño inteligente

Con la llegada de las épocas estivales y el incremento de las olas de calor, los entornos industriales se enfrentan a uno de sus mayores desafíos: el estrés térmico en las infraestructuras críticas. Entre todas ellas, los cuadros eléctricos representan el corazón operativo de cualquier planta de producción, sistema de automatización o red de climatización. Sin embargo, a menudo se pasa por alto cómo las altas temperaturas ambientales —sumadas al propio calor generado internamente por los componentes— pueden poner en jaque la continuidad del negocio.

Analizamos en profundidad los efectos físicos y operativos que el exceso de temperatura provoca en la envolvente eléctrica y cómo el diseño a medida y la ingeniería de Cuadristas Serca garantizan la máxima resiliencia térmica.

¿Cómo afecta el calor extremo a un cuadro eléctrico?

Un cuadro eléctrico en funcionamiento genera calor de forma natural debido al efecto Joule. Cuando la temperatura exterior aumenta de forma considerable, disipar este calor se vuelve una tarea crítica. Si no se gestiona de manera adecuada, el interior del cuadro puede transformarse en un auténtico “horno”, provocando los siguientes problemas:

• Envejecimiento prematuro de los componentes: Según la conocida regla de Arrhenius aplicada a la electrónica, por cada incremento de 10 °C por encima de la temperatura óptima de funcionamiento (generalmente fijada en unos 35°C a 40°C en el interior de las envolventes), la vida útil de los componentes electrónicos y de los aislamientos se reduce a la mitad.
• Disparos intempestivos y falsos positivos: Los interruptores automáticos y las protecciones térmicas basan su funcionamiento en láminas bimetálicas que reaccionan al calor inducido por la corriente. Si la temperatura interna ya es sumamente elevada de por sí, la protección saltará ante cargas de trabajo normales, provocando costosas e imprevistas paradas de producción.
• Reducción de la eficiencia y “Derating”: Muchos dispositivos electrónicos, como los variadores de frecuencia, los autómatas programables (PLC) y las fuentes de alimentación, sufren un fenómeno conocido como derating térmico. Esto significa que reducen automáticamente su capacidad máxima de trabajo o rendimiento para protegerse a sí mismos, restando eficiencia a toda la maquinaria asociada.
• Riesgo severo de arco eléctrico e incendios: El calor extremo debilita las propiedades dieléctricas de los materiales aislantes de los cables. Esto, sumado al sobrecalentamiento en bornes o conexiones mal apretadas, eleva de manera exponencial el riesgo de cortocircuitos o incendios industriales.

¿Sabías qué? Un error o deficiencia en la revisión periódica y en el diseño térmico de un cuadro eléctrico industrial no solo deriva en costosas paradas de producción, sino que compromete directamente la seguridad del personal de la planta.

Para afrontar este reto, la filosofía de diseño es clave. Pablo Serna, gerente de Cuadristas Serca, destaca la importancia de la ingeniería preventiva en el tejido industrial actual: “En el contexto climático actual, ya no podemos diseñar cuadros eléctricos pensando en condiciones estándar. Un cuadro robusto debe estar preparado para lo extremo. En Cuadristas Serca no nos limitamos a ensamblar componentes; realizamos un estudio térmico previo y personalizado para cada proyecto. El objetivo de nuestro equipo de ingeniería es garantizar que, incluso bajo las condiciones ambientales más severas, el interior del armario mantenga un microclima óptimo para la electrónica”.

Soluciones de Cuadristas Serca en el diseño y elaboración de cuadros eléctricos

En Cuadristas Serca, con más de 30 años de experiencia desde nuestra fundación en 1992, sabemos que no existen dos instalaciones iguales. La mitigación del calor comienza mucho antes de que el cuadro se instale en la planta; nace en nuestro departamento de diseño e ingeniería bajo un enfoque riguroso:

1. Estudios de balance térmico personalizados.

Antes de fabricar el cuadro, realizamos cálculos precisos de disipación térmica. Analizamos la potencia disipada por cada componente (variadores, contactores, fuentes), las dimensiones de la envolvente, el material (acero inoxidable, chapa de acero, poliéster) y las condiciones ambientales del lugar de instalación para determinar de forma exacta las necesidades de evacuación del calor.

2. Sistemas de ventilación y climatización forzada eficientes.

Dependiendo de los requerimientos específicos del entorno, implementamos diferentes niveles de gestión térmica:

• Ventilación forzada con filtros avanzados: Ideal para disipar cargas térmicas moderadas en ambientes donde el aire exterior no está excesivamente contaminado o húmedo.
• Acondicionadores de aire industriales: Para entornos con temperaturas exteriores muy elevadas o ambientes severos (polvo, grasa, humedad) donde el cuadro debe permanecer completamente estanco (IP elevado). Estos sistemas mantienen el interior a una temperatura constante y segura.
• Intercambiadores de calor aire-agua: Utilizados en aplicaciones específicas donde se dispone de agua de refrigeración, ofreciendo una alta eficiencia sin introducir aire externo.

3. Distribución inteligente de componentes en el interior.

El diseño no consiste solo en introducir componentes en un armario. En nuestros talleres organizamos la distribución física respetando de forma estricta las distancias de seguridad recomendadas por los fabricantes y optimizando los flujos de aire (efecto chimenea). Colocamos los elementos que generan más calor (como los variadores de frecuencia) en las zonas donde la evacuación es más rápida, impidiendo que afecten a los componentes más sensibles, como los PLCs o módulos de comunicación.

“La clave está en adelantarse al problema. Implementar tecnologías de gestión térmica eficiente y digitalizada no es un gasto, es la mejor inversión para asegurar la continuidad de negocio de nuestros clientes y proteger sus activos más valiosos”, añade Pablo Serna.

4. Especialistas en cuadros de climatización y control especial.

Una de nuestras grandes especialidades es la fabricación de Cuadros de Climatización. Estos cuadros no solo están diseñados para resistir el calor, sino que son el cerebro encargado de gobernar plantas de climatización completas mediante PLCs locales y pantallas HMI, o de forma remota integrados en sistemas SCADA. Además, nos adaptamos a espacios con restricciones arquitectónicas severas, fabricando cuadros con medidas especiales para lugares de poca altura sin comprometer la ventilación.

Asegura la continuidad de tus procesos este verano

No dejes que el termómetro dicte el ritmo de tu producción. En Cuadristas Serca disponemos de un servicio de Asesoramiento Técnico para resolver todas tus dudas y dar respuesta a tus necesidades de diseño, fabricación y montaje de cuadros eléctricos a medida. Visítanos en www.cuadriserca.es o ponte en contacto con nosotros para estudiar tu proyecto.
