Marcado CE y Normativas IEC: La guía legal y técnica que tu cuadro eléctrico debe cumplir

21 May Marcado CE y Normativas IEC: La guía legal y técnica que tu cuadro eléctrico debe cumplir

En el sector industrial, un cuadro eléctrico es el corazón que bombea la energía y las órdenes a toda la maquinaria de una planta. Precisamente por su importancia y por los riesgos inherentes a la electricidad, no se puede dejar su fabricación en manos de cualquiera.

Cuando una ingeniería o una empresa de mantenimiento adquieren un cuadro eléctrico para una instalación en la Unión Europea, se enfrenta a una responsabilidad legal enorme. Aquí es donde entran en juego dos conceptos ineludibles: las normativas IEC y el marcado CE.

¿Qué significan realmente estos estándares? ¿Por qué son obligatorios y cómo protegen a tu empresa? En este artículo te lo explicamos de forma clara y sin tecnicismos innecesarios.

La serie de normas internacionales IEC 61439

La Comisión Electrotécnica Internacional (IEC) es el organismo mundial que dicta cómo deben diseñarse los componentes y sistemas eléctricos para que sean seguros y eficientes. Para los cuadros eléctricos de baja tensión, la biblia técnica es la norma IEC 61439 (traspuesta en España como la norma UNE-EN 61439).

Esta normativa sustituyó hace años a la antigua IEC 60439 y supuso un cambio radical en la forma de certificar los cuadros, dividiéndose principalmente en varias partes clave:

• IEC 61439-1: Reglas generales comunes para todos los conjuntos.
• IEC 61439-2: Cuadros de distribución de potencia y de control (los más comunes en entornos industriales, fábricas y automatización).
• IEC 61439-3: Cuadros de distribución destinados a ser manipulados por personas no cualificadas (viviendas, comercios, etc.).

¿Qué exige esta norma al fabricante?

La norma IEC 61439 elimina la antigua y ambigua distinción entre «cuadros de serie» y «cuadros no de serie». Ahora exige que todo cuadro eléctrico esté rigurosamente verificado. Para cumplirla, en el taller realizamos dos tipos de comprobaciones:

1. Verificación de diseño: Demuestra que el diseño original cumple los requisitos técnicos mediante ensayos en laboratorios o cálculos de ingeniería física (límites de sobreelevación de temperatura, resistencia a cortocircuitos, propiedades dieléctricas, etc.).
2. Verificación de rutina: Se realiza de manera individual a cada cuadro antes de salir de nuestras instalaciones. Incluye pruebas visuales, ensayos de aislamiento y verificación de la continuidad del circuito de protección.

Nuestro gerente, Pablo Serna, apunta que “En nuestra industria, los ensayos y las pruebas en el banco no son un trámite opcional, son la única garantía real de que el equipo responderá con absoluta seguridad ante un cortocircuito o una anomalía”.

El Marcado CE: El pasaporte legal del cuadro eléctrico

Si las normas IEC son las directrices técnicas, el marcado CE es la declaración legal.

El marcado CE pegado en la placa de características de un cuadro eléctrico es el compromiso formal del fabricante de que ese producto cumple con todas las Directivas Europeas aplicables. No es una certificación de calidad; es un requisito obligatorio para poder comercializar e instalar el cuadro dentro del Espacio Económico Europeo.

Para un cuadro eléctrico industrial, las directivas de obligado cumplimiento que permiten estampar el logo de la CE son:

• Directiva de Baja Tensión (2014/35/UE): Garantiza la seguridad eléctrica para equipos que operan entre 50 y 1000 V en corriente alterna.
• Directiva de Compatibilidad Electromagnética o CEM (2014/30/UE): Asegura que el cuadro no genera interferencias electromagnéticas que afecten a otros equipos (como ordenadores o PLCs cercanos) y que es inmune a las interferencias ajenas.
• Directiva RoHS (2011/65/UE): Restringe el uso de ciertas sustancias peligrosas en la fabricación de los componentes eléctricos.

Si se produce un accidente, un incendio o una electrocución en una fábrica debido a un cuadro eléctrico que carece de marcado CE o que fue manipulado de forma ilegal, la responsabilidad civil y penal recaerá directamente sobre la empresa instaladora y el propietario de la instalación.

El proceso de certificación en Cuadristas Serca: Paso a paso

Fabricar un cuadro conforme a la ley no consiste simplemente en poner una pegatina al terminar. En nuestras instalaciones, el cumplimiento normativo está integrado en el ADN de cada fase del proyecto:

• Ingeniería y diseño: Evaluamos el entorno final del cuadro (temperatura ambiental, humedad, corrientes de cortocircuito de la planta) para seleccionar la envolvente y los componentes que cumplan con la IEC 61439.
• Montaje y cableado: Respetamos escrupulosamente las distancias de aislamiento, los pares de apriete de las conexiones especificados por los fabricantes y el correcto peinado de cables para evitar problemas de compatibilidad electromagnética.

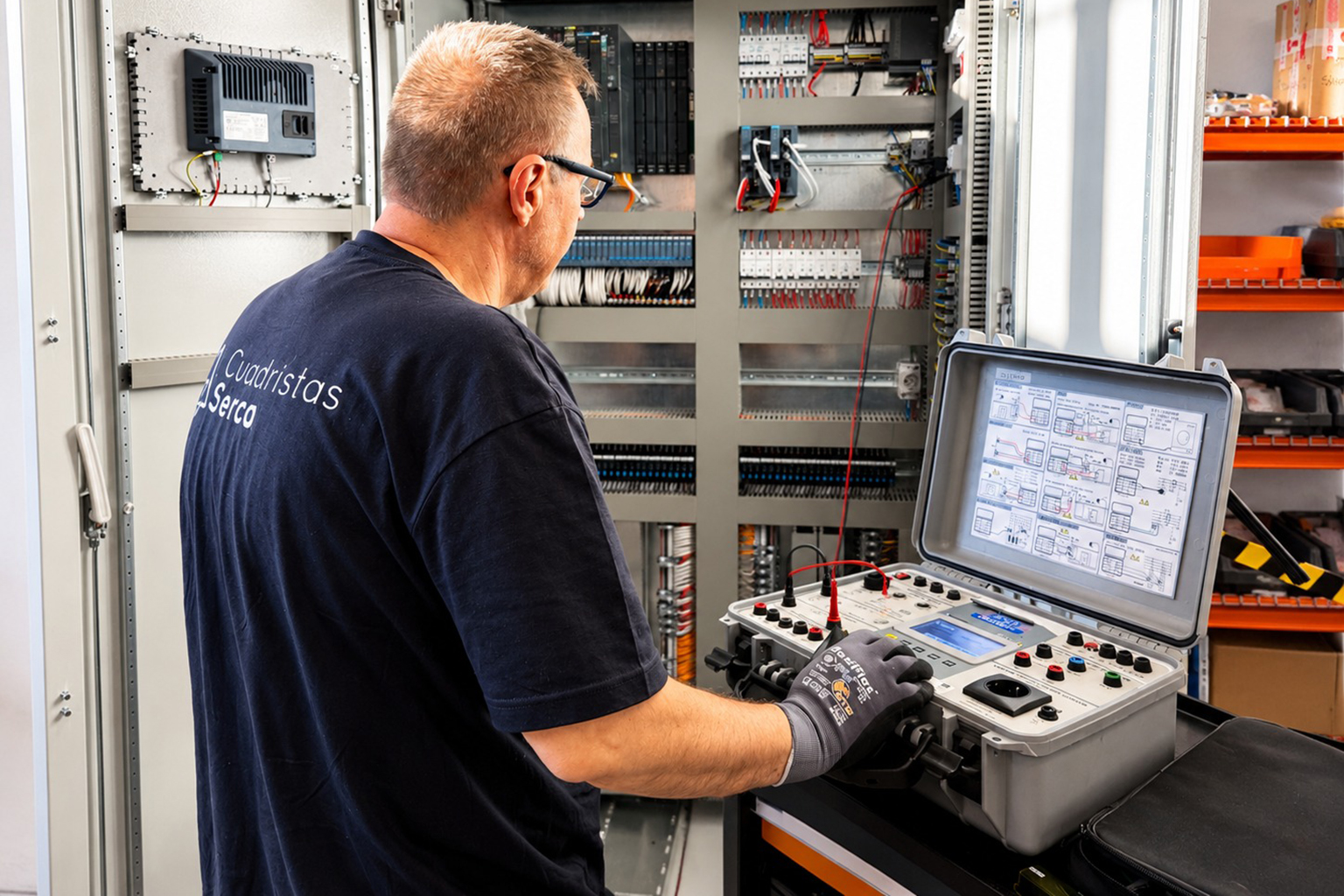

• Ensayos en el banco de pruebas: Sometemos al cuadro a rigurosos test de rutina (resistencia del aislamiento, rigidez dieléctrica, continuidad de las masas).
• Expedición de documentación: Todo cuadro que sale de nuestro taller va acompañado de su Declaración UE de Conformidad, su manual de instrucciones y un esquema eléctrico perfectamente actualizado.

Conclusión: No corras riesgos innecesarios

A la hora de presupuestar un cuadro eléctrico, buscar la opción más barata ignorando los estándares de seguridad suele salir muy caro. Las sanciones administrativas por incumplimiento, el rechazo de las compañías de seguros en caso de siniestro o, peor aún, los daños personales, son riesgos que ninguna ingeniería u empresa deberían asumir. Serna señala que “dejar esto en manos de profesionales no es un gasto, es una inversión en tranquilidad. En nuestro caso, nos avalan más de 30 años de experiencia en los que hemos demostrado que la seguridad y el rigor técnico no son negociables”.

Contar con un partner homologado y certificado asegura que tu proyecto superará cualquier auditoría legal, OCA (Organismo de Control Autorizado) o inspección de seguridad laboral.

En Cuadristas Serca fabricamos bajo los más estrictos estándares de la norma IEC 61439 y entregamos todos nuestros equipos con el correspondiente marcado CE y expediente técnico. Consúltanos tu proyecto y diseña sobre seguro.
